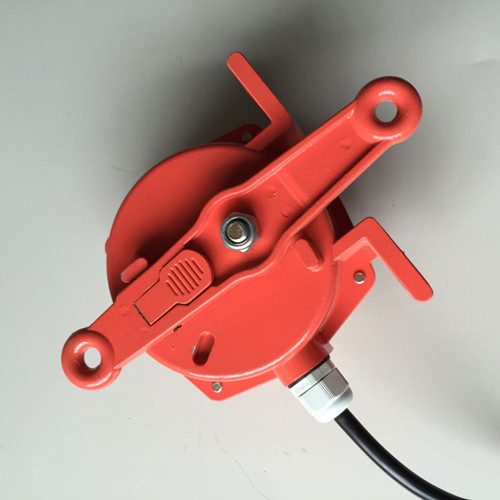

產品型號：SLF-A-I
詳細說明
雙向拉繩開關SLF-A-I型號含義
概 述
拉繩開關用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦,當膠帶輸送現場發生緊急事故時，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，啟動本機開關，立即停機，防止事故的擴大。本機由于安裝方便，開關轉換可靠，在膠帶運輸機現場得到廣泛的應用。

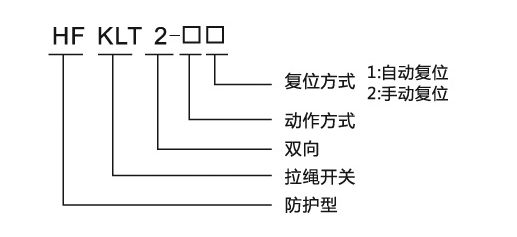

型號含義
主要技術參數
型號
觸頭容量
觸點數量
動作力
工作行程
極限行程
防護等級
常開
常閉
SLF-A-I
≤380V
≤3A
1
1
12±2
15±2mm
20±2mm
IP67
SLF-A-II
≤380V
≤3A
1
1
12±2
15±2mm
20±2mm
IP67
原 理
當膠帶運輸機現場發生緊急事故時、可拉動系于擺臂上的鋼絲繩，擺臂旋轉而帶動機內凸輪并驅動微動開關。發出停機信號。Ⅱ型機是在故障排除后，搬動限位桿方能復位。雙向拉繩開關SLF-A-I自動復位
雙向拉繩開關SLF-A-II 自動復位
特 點
1、本機采用鋁合金精密鑄造殼體，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，強度高、重量輕；
2、外殼防護等級達IP67， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，可在惡劣環境中工作；
3、機內采用進口微動開關、觸點容量大、動作靈敏、可靠。
安裝調整
本機一般安裝在膠帶運輸機沿線兩側機架上，參見安裝示意圖
1、將拉繩開關固定在支架上，然后焊在機架上；
2、兩機之間距離為25～30m，采用直徑為φ4的鋼絲繩連接，松緊應適度；
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上焊一個托環，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，以支撐鋼絲繩；
4、用戶可自制安裝支架，也可向我公司成套訂購。

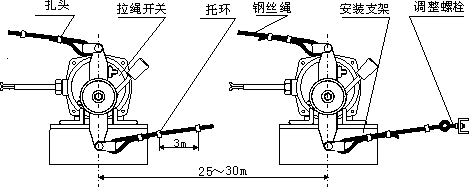

安裝示意圖
接線方法
本機出廠時已配接3芯橡套電纜，芯線上備有線號，可參照下圖接線。
使用環境條件
a、環境溫度 -30℃～50℃
b、相對濕度 不大于85％
