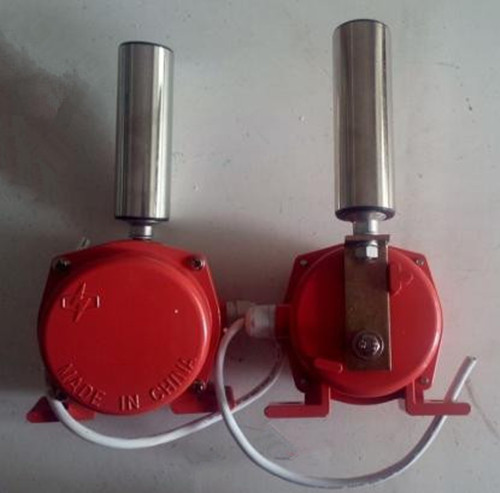

產品型號：GHPK-20-30
詳細說明
一、概述：
跑偏開關（Belt Sway Switches）又稱防偏開關。是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動報警和停機的一種安全保護裝置。兩級跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。
二、技術參數
1、使用環境條件
a.環境溫度 -30℃～ +50℃
b.相對濕度 不大于85%
2、主要參數見下表
三、結構特點
型號參數 動作角度 根限角度 觸點數量 觸點容量 復位方式 可靠性 重量（kg）一級 二級 常開 常閉
GHPK-12-30 12° 30° 70° 2 2 AC 380V 5A 自動 >106次 3.5
GHPK-10-45 10° 45° 70° 2 2 AC 380V 5A 自動 >106次 3.5
GHPK-20-35 20° 35° 70° 2 2 AC 380V 5A 自動 >106次 3.5
1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；
2、外殼防護等級達IP65,可在惡劣環境中長期工作；
3、機內采用進口行程開關，觸點容量大、動作靈敏、可靠；
GHPK-12-30跑偏開關安裝指導【卓信】
跑偏開關型號：
GHPK-10-45、GHPK-20-35
GHPK-12-30,GHPK-1
GHPK-II、GHPK-III
四、工作原理

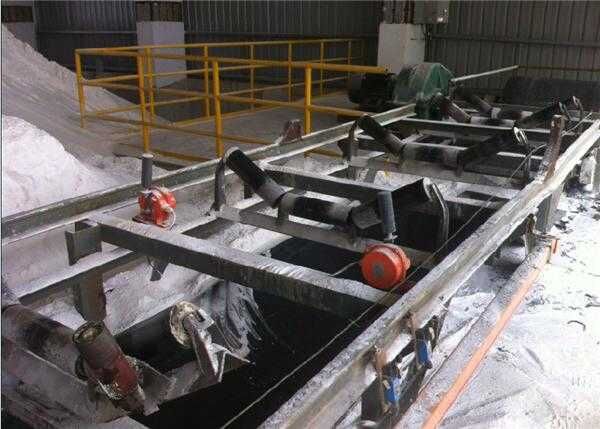

當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。膠帶機恢復正常運行后，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，立輥自動復位。
五、安裝調整
1、將跑偏開關固定在支架上，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，然后安裝在膠帶機架上；
2、立輥軸線與膠帶平面相垂直， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，立輥與膠帶邊緣距離為L=50-100mm；
3、膠帶位于立輥下端1/3處；
4、每100m膠帶可安裝跑偏開關3對（6臺）
