產品名稱：跑偏開關ROS-2D-LT AC500V 10A

產品型號：ROS-2D-LT

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2018-05-28

已獲點擊：146

詳細說明

跑偏開關ROS-2D-LT AC500V 10A是輸送帶自動化中不可缺的產品。可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。

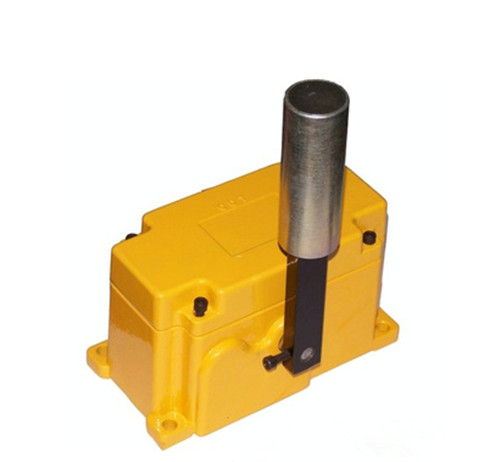

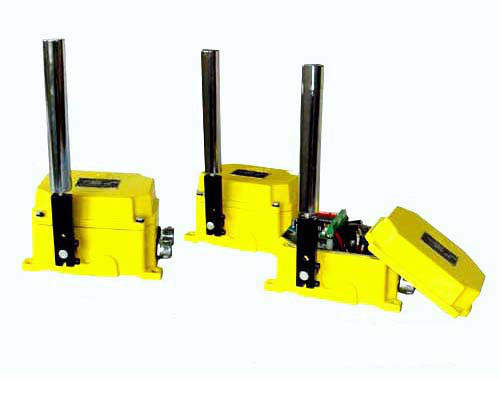

跑偏開關ROS-2D-LT AC500V 10A

工作原理

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。

當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。

特點

·結構簡單實用、性能穩定可靠

·防塵、防震、防潮

·體積小、重量輕、壽命長

·安裝方便，免維護

·輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

·電源適應性廣：24~380V

注意事項

1、跑偏開關檔輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。

3、跑偏開關底座固定牢固。

訂貨須知

1、 選配件：安裝支架。

適用范圍：

兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。 是實現膠帶機控制的自動報警和停機的保護裝置。

跑偏開關ROS-2D-LT AC500V 10A適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。
皮帶跑偏開關ROS-2D-LT用于皮帶跑偏檢測可固定在輸送機縱梁的頂部或底部，通常安裝在皮帶兩端距頭部或尾部滾筒0．3到2米的地方。
皮帶跑偏后，迫使動作臂偏離，觸動報警微動開關。如果繼續偏離到停機觸點，觸動另一組觸點，輸送機就會保護性停機。
產品特點：
通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部

堅固的鑄鋁外殼，防護標準NEMA4，特殊的環境可選特殊的表面處理

整體式蓋板易于接線及調整
不需拆除動作桿就可拆掉蓋板
動作桿軸承額定轉速5000轉/分，適用皮帶速度可達6．35米/秒
動作桿法向角調節范圍為22．5°
法向夾角為10度時報警觸點動作，法向夾角為之20度時停機觸點動作。
技術規格
開關觸點額定值：2個SPDT，10A/500V，供報警及停機用
外殼：鑄鋁防風雨處殼， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，防護等級NEMA 4
法向報警角度：在偏離垂直方向22．5°內可調
作用力：5磅
導線開孔：3／4”—14NPT

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
