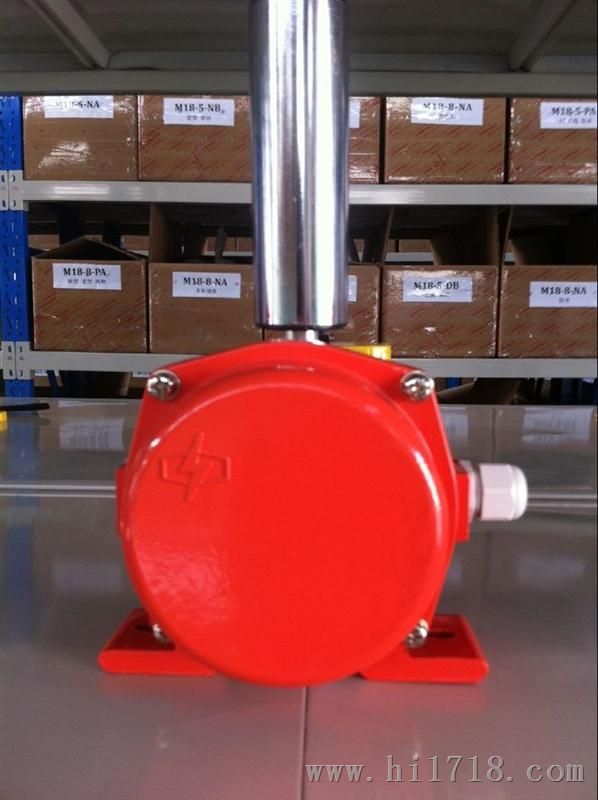

產品名稱:PXA-02GKH-10-30/C跑偏開關多少錢
產品型號:PXA-02GKH-10-30/C
技術參數
工作電壓:24~380V
型號:PXA-02GKH-10-30/C-B457386
絕緣電阻:>500MΩ
輸出信號:無源開關量信號
環境溫度:-20℃~+60℃
環境濕度:<90%
重 量:2.5Kg
防護等級:IP65
復位方式:自動復位
響應時間:<2mS
特點
·結構簡單實用、性能穩定可靠
·防塵、防震、防潮
·體積小、重量輕、壽命長
·安裝方便,免維護
·輸出信號既可與現場設備聯鎖使用,也可送達微機控制系統
·電源適應性廣:24~380V
控制觸點容量:3A-5A
動作力:50±10N
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。
安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm(詳見安裝示意圖)。
3、安裝距離:建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。
注意事項
1、跑偏開關檔輪與皮帶保持垂直。
2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、跑偏開關底座固定牢固。
訂貨須知
1、選配件:安裝支架。
兩極跑偏開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象,按皮帶實際跑偏量輸出報警或停機信號,可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。一級動作用于報警,二級動作用于自動停機。膠帶機在運行中,當膠帶跑偏且與本開關立輥接觸時,立輥?zhàn)赞D(zhuǎn),若跑偏量繼續加大,則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時,一級開關動作,輸出(報警信號)。當立輥偏轉角度超過30°時,二級開關動作,輸出(停機信號)。
參數:電壓:220V/380V/480V,
電流可選:2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
一級開關信號用于報警,DDP-LJ2兩級跑偏開關適用于皮帶輸送機,能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化,達到保障生產、保護設備的目的。另外由于信號可發送至控制系統,方便實現工廠自動化控制,因此又可達到減員增效,集中控制,利于生產與調度的目的。,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機,本系列跑偏開關具有兩級動作功能。一級動作用于報警,二級動作用于自動停機。膠帶機在運行中,當膠帶跑偏且與本開關立輥接觸時,立輥?zhàn)赞D(zhuǎn),若跑偏量繼續加大,則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時,一級開關動作,輸出(報警信號)。 當立輥偏轉角度超過30°時,二級開關動作,輸出(停機信號)。 一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。 當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用,本產品均采用整體密封,內部金屬零件進行鍍鋅純化處理,外部零件除殼體外均做多層光亮鍍鉻,殼體為鑄鋁制造,表面采用靜電噴涂技術處理,適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕; 外殼防護等級達IP65, 密封性好,防水、防塵,可在惡劣環境中長期工作; 觸點容量大、動作靈敏、可靠,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。
當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。
為了適應戶外條件下長期使用,本產品均采用整體密封,內部金屬零件進行鍍鋅純化處理,外部零件除殼體外均做多層光亮鍍鉻,殼體為鑄鋁制造,表面采用靜電噴涂技術處理,適宜在惡劣環境下使用。
售后服務承諾:
1、服務宗旨:快速、果斷、準確、周到、徹底
2、服務目標:服務質量贏得用戶滿意
3、服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,與技術員協商或返廠維修。
