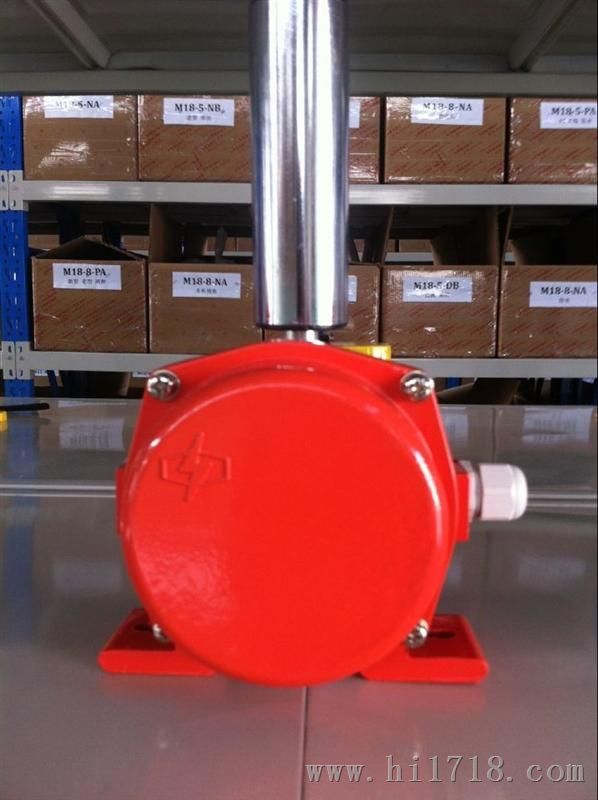

產品名稱：浙江JSB-KPP-Z跑偏開關

產品型號：JSB-KPP-Z、LLD2-1

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2015-11-25

已獲點擊：344

品牌/商標：TUERKE/湖北卓信

詳細說明

產品品牌：TUERKE/湖北卓信

產品型號：

DFP、XLPP-J-12-30、XLPP-J-20-45、XLPP-D-12-30、XLPP-D-20-45、SPS-2D、ROS-2D、XCRT315、XCRT314、XCRT115

兩級跑偏保護功能，一級跑偏做報警信號可接入自動調整裝置，用于校正膠帶的偏離和扭曲。二級跑偏做停機信號，將其接至控制線路中，即可實現停機。

跑偏開關（Belt Sway Switches）又稱防偏開關。是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動報警和停機的一種安全保護裝置。

基本原理

1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。

2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。

3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）

4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。

使用環境條件：

1.環境溫度：-40℃~60℃

2.相對濕度不大于85%

3.海撥高度不超過2000m

4.使用壽命：開關動作10萬次

5.絕緣電壓：AC1000試驗1分鐘

6.觸點容量：≤AC380 ≤5A

適用范圍

兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。

工作原理

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。

當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車

技術參數

工作電壓：24~380V              型號：JSB-KPP-Z兩極跑偏開關

絕緣電阻：＞500MΩ             輸出信號：無源開關量信號

環境溫度：-20℃~+60℃       環境濕度：＜90%

重       量：2.5Kg                   防護等級：IP65

復位方式：自動復位               響應時間：＜2mS

控制觸點容量：3A-5A           動作力：50±10N

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。

3、安裝距離：建議每50米安裝一對跑偏開關。
